Είναι πολύ χρήσιμο σε ένα εργαστήριο να υπάρχει ένα τροφοδοτικό εναλλασσόμενων τάσεων. Πολλές συσκευές που θέλουμε να ελέγξουμε λειτουργούν σε τάσεις 24-48-110V AC. Επίσης όταν θέλουμε να ελέγξουμε ένα UPS τότε είναι πολύ χρήσιμο να μπορούμε να το τροφοδοτήσουμε με λιγότερη - περισσότερη τάση ώστε να δούμε την συμπεριφορά του στα όρια λειτουργίας.
Το συγκεκριμένο τροφοδοτικό έγινε με υλικά που υπήρχαν στο εργαστήριο μου, παλιό κουτί από άλλη κατασκευή, VARIAC 650W και ένας επιπλέον μετασχηματιστής 230/24V AC. Αγοράστηκε και ένα βολτόμετρο AC για την ένδειξη της τάσης.
Έγινε καινούρια πρόσοψη για το κουτί όπου προσαρμόστηκαν το όργανο δύο βύσματα από UPS ένα για έξοδο 0-260V AC από το VARIAC ένα για χρήση ως παροχή 230V AC για χρήση ως πρίζα και δύο μπόρνες για βύσματα μπανάνα 4mm για παροχή 24V AC - 3A.

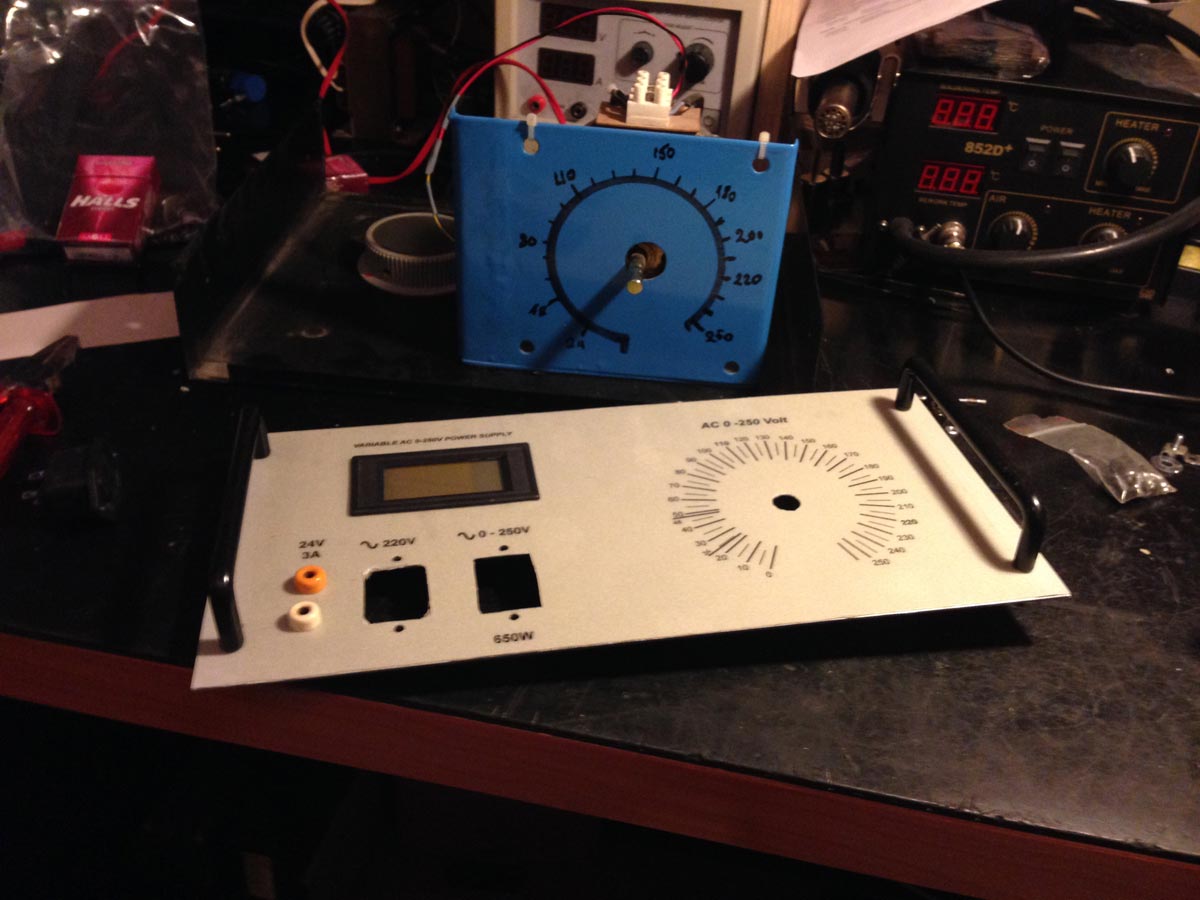

Φωτογραφίες από την κατασκευή:
Και από την λειτουργία
